今日、既存建物を有効に活用していくことが重要な課題となっています。建物や橋、トンネルなどの既存の施設・構造物をできるだけ永く、安全に使い続けることが求められ、そのための補修・補強技術が必要とされています。
今回の特集では、軽くて丈夫な炭素繊維を用いて、施設や構造物を効率よく補修・補強できる２つの技術をご紹介します。
 |
 |
 |
||||
|
|
|
||||
 |
|
 |
■建物の耐震補強工法「SR－CF工法」
近年は、建物の地震に対する安全性向上が社会的に強く求められており、建物を使いながら耐震補強をするニーズが高まっています。また、建物を最適な状態で有効に活用していくために、既存建築物の安全性を強化する建築基準法の改正*が５月に衆議院で可決、成立しました（１年以内に施行）。
SR-CF（Seismic Retrofit by Carbon Fiber Sheet）工法は、既存建物の柱や梁、壁に炭素繊維シートを貼り付けることで、建物の耐震性能を大幅に向上させる技術です。
建物を使用しながら耐震補強することが可能な上、柱はもちろん、梁や壁など炭素繊維シートを全周に巻き付けることができない部分でも「CFアンカー」を併用することで効率よく耐震補強することができます。教育施設、庁舎、住宅などの建築分野だけではなく、土木構造物などの実績もあり、多様な用途に活用できます。

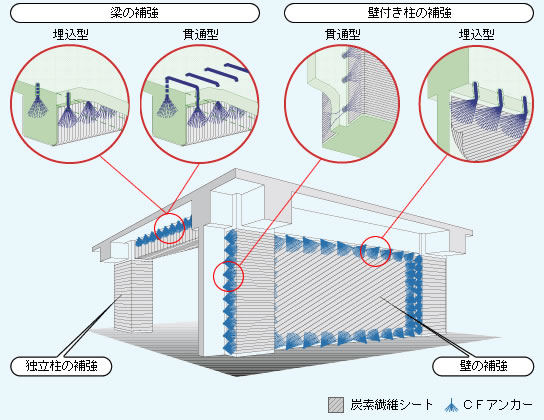

建物の補強（例）
*既存建築物の安全性を強化する建築基準法の改正：
建築基準法の改正により、新耐震設計法（1981年）以前の建物（既存不適格建物）について、自治体は改修を勧告、従わない場合は是正命令を出すことができるようになり、従わない法人には罰金刑が科されます。また、従来は不適格事項を全て一度に改修する必要がありましたが、段階的な改修が可能になります。
■SR-CF工法の特徴
 |
|
 |
|
|
|
 |
|
 |
*技術的に高い評価：
（財）日本建築防災協会の技術評価を取得（2001年に梁と耐震壁、1999年に独立柱と壁付き柱）。
2004年 日本建築学会賞（技術）、2002年 日本材料学会技術賞、2001年 国土技術開発賞を受賞。
※国土交通省 新技術情報システム（NETIS）に登録（登録番号；KT-010053）
■炭素繊維シートによる補強効果
 |
|
 |
||
|
炭素繊維をシート状にしたもので、鋼材と同等の強さを持ち、柱のねばり強さを実現します。
|
|
||
 |
|
 |

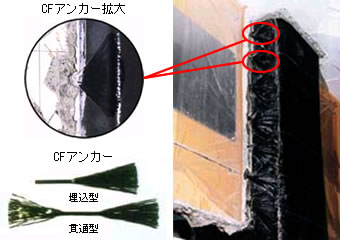

■「CFアンカー」により壁付き柱などの補強も可能に
|
|
|
|
炭素繊維を束ねたものが「ＣＦアンカー」です。 壁に小さい孔をあけてＣＦアンカーを挿入し、端部を扇状に広げて炭素繊維シートに接着して一体化させる簡単な方法です。 |
|
|
|
|
■適用事例
|
|
|
||||
|
|
|
||||
|
|
|
■施工手順
|
|
|
||||||
|
| |
||||||
|
|
|
■大規模構造物の補強･補修工法「HiPer CF工法」
HiPer CF（High Performance Carbon Fiber）工法は、道路や鉄道、港湾などの土木構造物を、炭素繊維シートを利用して補修・補強する技術です。
コンクリート構造物と炭素繊維シートとの間に緩衝材となる弾力性のある材料を設置する接着工法で、構造物にかかる力を分散させ、シートの剥離を緩和することができます。

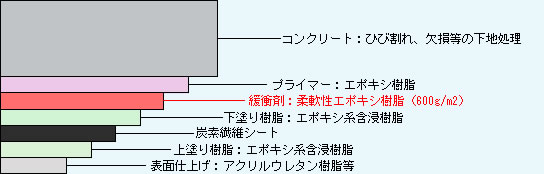

工法の仕組み
■HiPer CF工法の特徴
|
|
|
|
|
|
|
|
|
※国土交通省 新技術情報提供システム（NETIS）登録No.KK-030029
■適用事例
|
|
|
||||
|
トンネル・管などの内面補強でも効果を発揮し、コンクリートのひび割れ・剥落などの防止にも有効です。また、塩害劣化対策として、桟橋やLNG気化器など表面保護を兼ねた補修工法にも適用できます。
|
|
||||
|
|
|
■施工手順
|
|
|
||||||
|
|
|
||||||
|
|
|
